Ritad i blyerts på transparent tunt papper
Ritning
Arkitekt: Larsén, Gunnar (1915-2005), Gatukontorets parkavdelning. Stockholms stadsarkiv

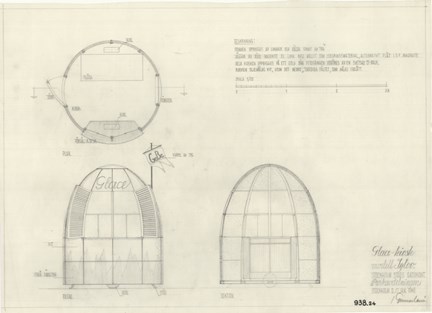

Glasskiosk modell Igloo – ritning från 1945

Ritningen till "Glace-kiosk modell Igloo" innehåller både plan, fasad och sektion. Den ritades av arkitekt Gunnar Larsén för Gatukontorets parkavdelning år 1945.

Den lilla byggnaden är kupolformad som en igloo och väggarna är indelade som isblock. Ovanför försäljningsluckan står "Glace", och en vimpel av tyg med texten "GeBe" svajar från en stång som sticker upp på sidan.

Försäljningsluckan kan öppnas och stängas igen med hjälp av två fönsterluckor. Planen visar att det finns dörr på vänster gavel och ett fönster på den högra. Vid bakre innerväggen är en "islåda" inritad. Kiosken kan flyttas med hjälp av två hjul och stöttas upp med stödben.

Ritningen har även en beskrivning i text. Den berättar att kioskens stomme skulle byggas upp med hjälp av limmade och böjda spant av trä, och väggarna av böjd masonit alternativt plåt. Kiosken skulle "oljemålas vit, utom det nedre, taggiga fältet, som målas isblått". På fasadbilden finns en markering som pekar ut vilket fält som ska ha "isblå färgton"

Perspektivskiss av Igloo

Gunnar Larsén gjorde även en perspektivskiss till glasskiosken Igloo. Den ritningen är publicerad i en egen post, se länk under ”Mer i Stockholmskällan”.
